Forum > Technique > Reconnaître les types de moteurs

Reconnaître les types de moteurs

Jesus Forain
administrateur
Messages : 1248
Inscrit : 24 novembre 2009
Utilisateur N°1

Je vais vous expliquer comment reconnaître le type de moteur qui équipe un manège.

On va commencer par le moteur à courant continu -> article wikipédia

Ce moteur est de forme parallépipédique, avec un ventilateur à l'arrière actionné par un petit moteur asynchrone. On le trouve sur la plupart des métiers italiens comme les Booster, Ranger, Crazy Dance.

Ensuite, on a le moteur asynchrone -> article wikipédia

Ce moteur est de forme cylindrique avec des ailettes qui servent à son refroidissement. Vous avez même peut-être une machine ayant un moteur de ce type chez vous. On le trouve principalement sur les métiers hollandais comme les Inversion, Afterburner, Speed.


Et pour finir, le moteur hydraulique -> article wikipédia (c'est l'article anglais parceque sur le français il n'y a pas grand chose)

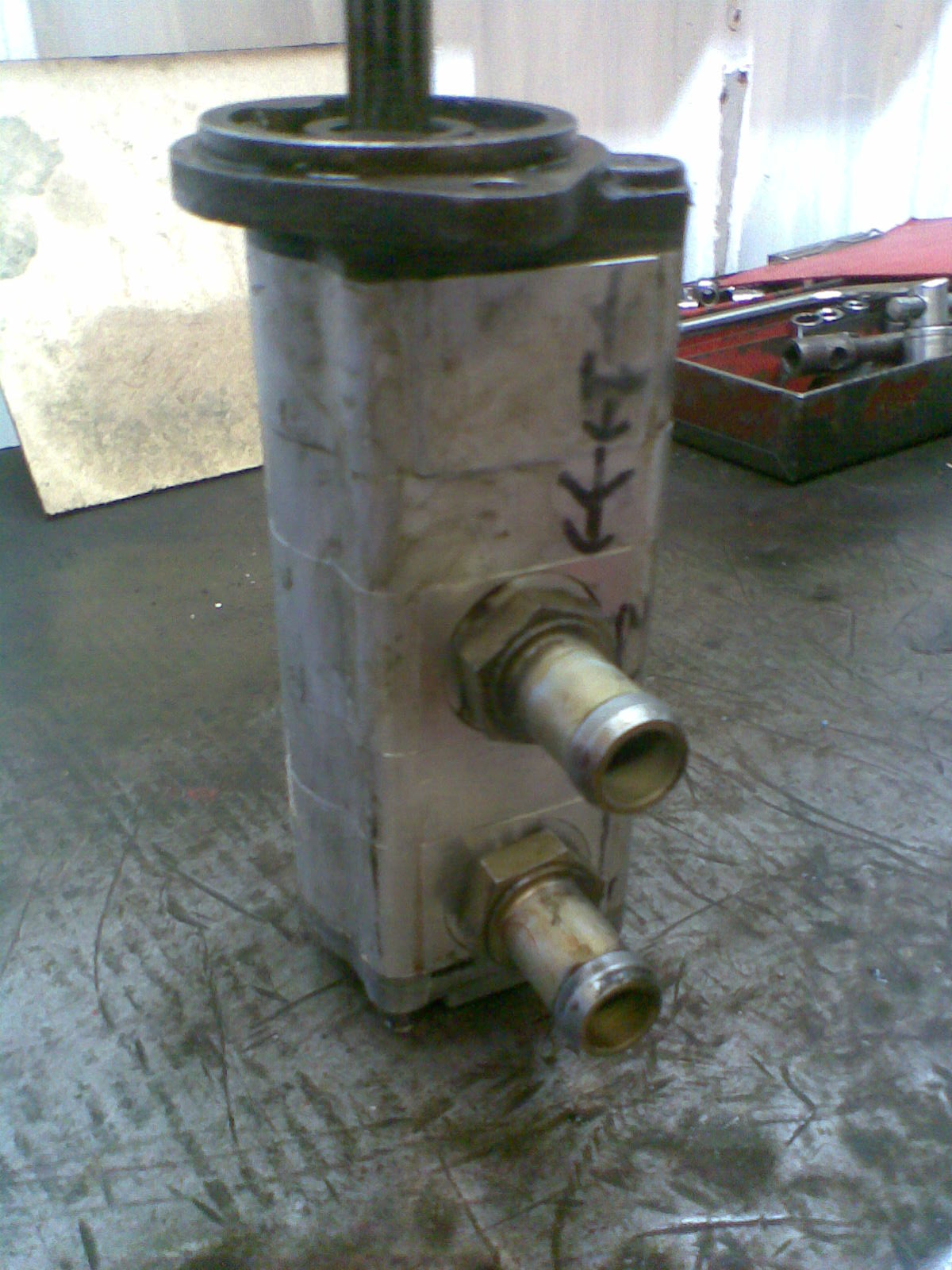

Ce n'est pas un moteur électrique, il fonctionne grâce à un flux d'huile généré par une centrale hydraulique. Pour faire simple, une centrale hydraulique, c'est une pompe qui est actionnée grâce à un moteur électrique asynchrone, cette centrale sers aussi à alimenter les vérins. Il en existe de différents types, à engrenages, à pistons axiaux, à palettes etc...
Ce type de moteur équipe des métiers tels que La Pieuvre, Le Rafale, Sexy Dance. On le reconnait grâce au bruit que fait la centrale, un bzzzzz, même lorsque le manège est arrêté et qui change lors du démarrage du manège.
Le moteur possède un entrée et une sortie d'huile.

[CITER]
pas d'avatar
Hekat
membre
Messages : 2
Inscrit : 02 juin 2012
Utilisateur N°40

Salut! Très intérressant!

Aurais-tu des caractèristiques techniques (couple, vitesse de rotation...) concernant le moteur C.C. du Bomber Maxx? (ou autre d'ailleurs?)

Merci à toi :)

[CITER]
Jesus Forain
administrateur
Messages : 1248
Inscrit : 24 novembre 2009
Utilisateur N°1

Si tu veux les caractéristiques du moteur (en fait, il y en a 2) il faudrait, quand le métier est plié, relever sur la plaque constructeur du moteur le fabriquant et la référence du modèle puis voir la fiche technique sur Internet.

En général, les caractéristiques du moteur sont sur la plaque constructeur: puissance, cos phi, vitesse de rotation, etc...

[CITER]
pas d'avatar
Hekat
membre
Messages : 2
Inscrit : 02 juin 2012
Utilisateur N°40

D'accord, je suis allé voir sur le site de leroy sower, ça donne un idée de puissance déjà ^^

J'essaierais de voir si un jour j'en ai l'occasion ;)

[CITER]
pas d'avatar
Hajar
membre
Messages : 1
Inscrit : 26 juillet 2012
Utilisateur N°46
Jesus Forain a écrit:

Je vais vous expliquer comment reconnaître le type de moteur qui équipe un manège.

On va commencer par le moteur à courant continu -> article wikipédia

Ce moteur est de forme parallépipédique, avec un ventilateur à l'arrière actionné par un petit moteur asynchrone. On le trouve sur la plupart des métiers italiens comme les Booster, Ranger, Crazy Dance.

Ensuite, on a le moteur asynchrone -> article wikipédia

Ce moteur est de forme cylindrique avec des ailettes qui servent à son refroidissement. Vous avez même peut-être une machine ayant un moteur de ce type chez vous. On le trouve principalement sur les métiers hollandais comme les Inversion, Afterburner, Speed.


Et pour finir, le moteur hydraulique -> article wikipédia (c'est l'article anglais parceque sur le français il n'y a pas grand chose)

Ce n'est pas un moteur électrique, il fonctionne grâce à un flux d'huile généré par une centrale hydraulique. Pour faire simple, une centrale hydraulique, c'est une pompe qui est actionnée grâce à un moteur électrique asynchrone, cette centrale sers aussi à alimenter les vérins. Il en existe de différents types, à engrenages, à pistons axiaux, à palettes etc...
Ce type de moteur équipe des métiers tels que La Pieuvre, Le Rafale, Sexy Dance. On le reconnait grâce au bruit que fait la centrale, un bzzzzz, même lorsque le manège est arrêté et qui change lors du démarrage du manège.
Le moteur possède un entrée et une sortie d'huile.


Très interressant merci pour les infos.

[CITER]
fandemanèges
reporter
Messages : 1528
Inscrit : 13 octobre 2011
Utilisateur N°18

Salut Jesusforain

Un moteur "bac à sel" il est en courant continu ou asynchrome ?

Funfair 2017 : Chauny, Bordeaux, Commercy, Paray-Vieille-Poste, Nancy, Reims (Pâques), Grenoble, Bayonne, Pau, Paris (Trône), Caen, Metz, Vitry-le-François, Chilly-Mazarin, Massy, Brive-la-Gaillarde, Paris (Tuileries), Saint-Germain-en-Laye (Loges), Laon, Lille, Corbeil-Essonnes, Nantes, Epernay, Charleville-Mézières, Bordeaux (octobre), Agen, Saint-Brieuc, Reims (Noël)

[CITER]
Jesus Forain
administrateur
Messages : 1248
Inscrit : 24 novembre 2009
Utilisateur N°1

Le bac à sel, c'est pas un moteur, c'est juste le variateur de vitesse. Ça agit comme un résistance variable et ça s'utilise avec un moteur à courant continu puisque pour ce type de moteur, la vitesse dépend de la tension (en Volts).

[CITER]
fandemanèges
reporter
Messages : 1528
Inscrit : 13 octobre 2011
Utilisateur N°18

Un Booster ou une Turbine, peut il avoir un moteur hydraulique ? Il monterait plus vite en puissance et en vitesse.

Funfair 2017 : Chauny, Bordeaux, Commercy, Paray-Vieille-Poste, Nancy, Reims (Pâques), Grenoble, Bayonne, Pau, Paris (Trône), Caen, Metz, Vitry-le-François, Chilly-Mazarin, Massy, Brive-la-Gaillarde, Paris (Tuileries), Saint-Germain-en-Laye (Loges), Laon, Lille, Corbeil-Essonnes, Nantes, Epernay, Charleville-Mézières, Bordeaux (octobre), Agen, Saint-Brieuc, Reims (Noël)

[CITER]
Jesus Forain
administrateur
Messages : 1248
Inscrit : 24 novembre 2009
Utilisateur N°1

Un Booster Fabbri a 2 moteurs à courant continu et une Turbine, ce doit être un moteur asynchrone.

Le problème de l'hydraulique, c'est que tout le système qui fournit la puissance, ce que l'on appelle la centrale hydraulique ne doit pas être placé trop loin du moteur. Il faudrait la placer en haut du mât, il y a peut-être des contraintes de place, de poids... qui font qu'un moteur électrique est plus adapté car plus compact.

Si la centrale hydraulique est placée dans la base du métier, pour transmettre la puissance, il y aura une perte de charge (=puissance) due à la longueur du tuyau entre la base et le haut du mât (20m sur un Booster style GMAX), les pertes sont dues au frottement de l'huile dans le tuyau. À ce problème, viens s'ajouter celui du dénivelé entre la base et le haut, il y a une légère perte de charge due à la hauteur de la colonne d'huile.

[CITER]
fandemanèges modifié lundi 12 novembre 2012 23:08
reporter
Messages : 1528
Inscrit : 13 octobre 2011
Utilisateur N°18
- modifié lundi 12 novembre 2012 23:08

Une autre question ( tu vois que je commence à m'intéresser aux moteurs grace à toi ) :

Est ce qu'une chenille qui a un moteur à courant continu avec un bac à sel peut le changer pour un moteur hydraulique ?

Funfair 2017 : Chauny, Bordeaux, Commercy, Paray-Vieille-Poste, Nancy, Reims (Pâques), Grenoble, Bayonne, Pau, Paris (Trône), Caen, Metz, Vitry-le-François, Chilly-Mazarin, Massy, Brive-la-Gaillarde, Paris (Tuileries), Saint-Germain-en-Laye (Loges), Laon, Lille, Corbeil-Essonnes, Nantes, Epernay, Charleville-Mézières, Bordeaux (octobre), Agen, Saint-Brieuc, Reims (Noël)

[CITER]
